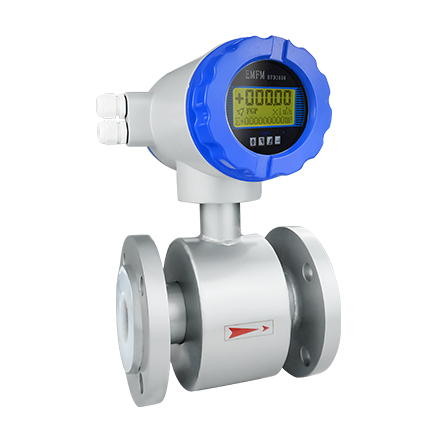

一、安装要点

1、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；

2、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰；

3、传感器与管道连接时应保证满管运行，最好垂直安装；

4、变送器外壳接地与就近接地网连接即可；屏蔽电缆（分体式）按说明书连接，信号电缆（至系统）进行屏蔽层系统处单端接地；测量传感器与管道连接的短路环需要接地，接地电阻应小于10欧姆，不能与电气接地共用；

5、流量计传感器上游也应该有一定的直管段，一般在5d~10d。

二、安装详解

如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。

流量计可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。

传感器不能安装在管道的最高位置，这个位置容易积聚气泡。

确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。

如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

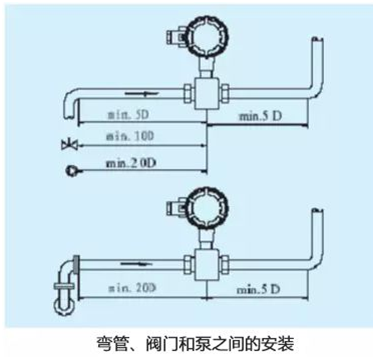

电磁流量计的常规直管段要求是前10d后5d，在有弯管、阀门的情况分别有不同的要求。

三、接地原因

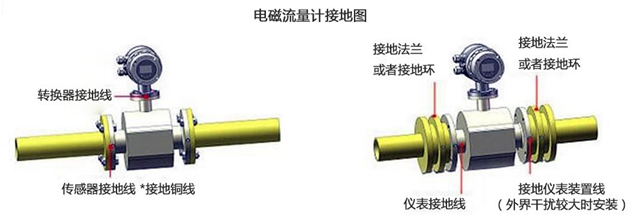

电磁流量计内的测量电极处于一个直流或交流电场内，如果其环境不能有效地被屏蔽于一个无干扰的条件下，对测量有严重干扰。

传感器外壳接地与否，直接关系到测量的精度和稳定性，接地导线必须不传任何干扰电压，因此电磁流量计要求有非常可靠的接地，要做好接地屏蔽，否则就会产生干扰电流。

四、接地好处

若连接流量计的管道是（相对于被测介质）绝缘的则要用接地环，它的材质应根据被测介质的腐蚀性选用。

如果是聚四氟乙烯内衬的测量传感器，为了确保测量传感器能正常工作，要选用接地环。
